获取到主要的对象，还可以帮助我们对系统有整体的认知。从以上的用例和主流程中进行抽象，我把得到的一级对象按业务分成6类：采购、销售、快递、系统管理、仓库、财务，对象内容如图9。

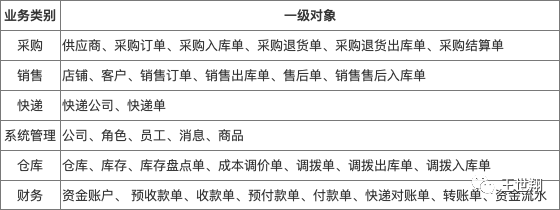

图9 一级对象

上图无法描述对象之间的关系，在下图展示对象的关联关系（有连线代表有关系）。

由于对象太多，关系线太多，无法绘制到同一张图中，所以有些对象会重复出现。延续采购和退货、销售和售后、系统管理5个主流程，并补充了用例中提到的仓库仓内管理、财务管理业务相关的对象关系。

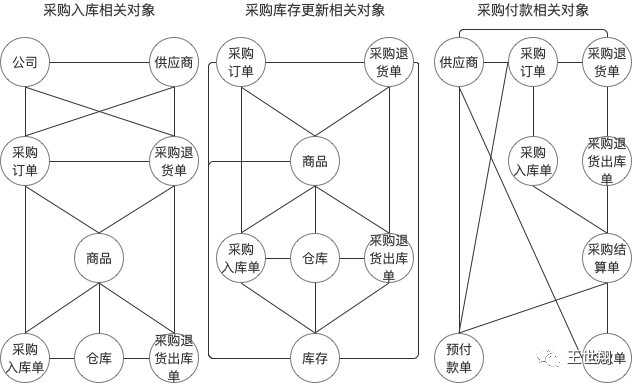

①采购和采购退货，包含采购入库、采购退货出库、库存更新、结算付款，如图10；

图10 采购和采购退货相关对象

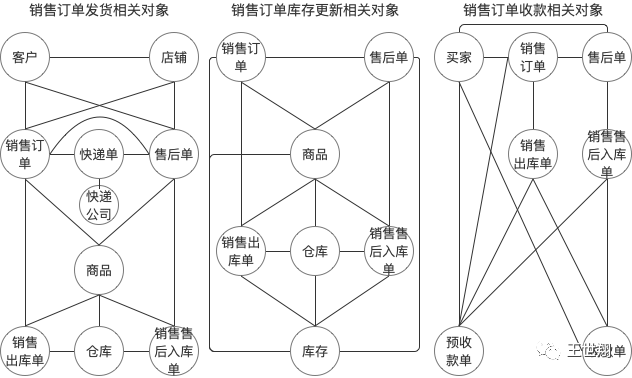

②销售和售后，包含销售出库、售后入库、库存更新、收款，如图11；

图11 销售和售后相关对象

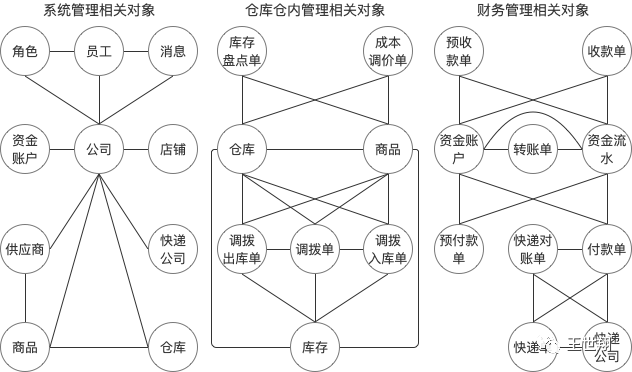

③系统管理，如图12左一；

④仓库仓内管理，如图12左二；

⑤财务管理，如图12右一。

图12 系统管理/仓库仓内管理/财务管理相关对象

二、系统详细设计

系统详细分析，分析粒度变小，保持在增删改查功能的粒度，目的是获得全部系统用例。

第一节，把系统全局分析里的用例进行细化，即用例流程分析，可以发现基本的二级用例；

第二节，搜集所有的二级用例，即在流程中体现的用例以外，再补充其他必要的二级用例，例如删除、导入、导出；

第三节，为了满足高可配置化，还需要引入配置对象，例如商品自定义属性；

第四节，找到配置对象的用例，我称为三级用例，例如创建商品自定义属性，以满足配置需求。

1. 用例流程分析

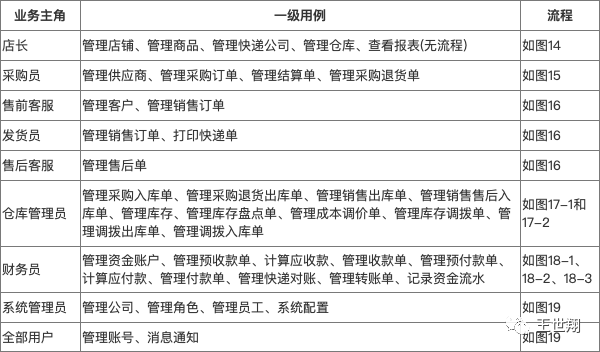

用例流程就是用例的实现方式，是常用的需求细化方法，即细化上述一级用例的粒度，流程分析的目的是可以从中发现下级用例，现在开始分析流程，下图列出一级用例和对应的流程图，如图13。

图13 一级用例对应流程图

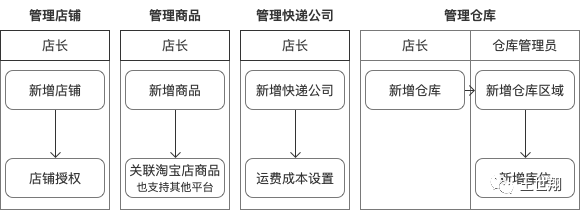

图14 基础信息维护相关流程

图15 采购相关流程

图16 销售相关流程

图17-1 管理库存流程

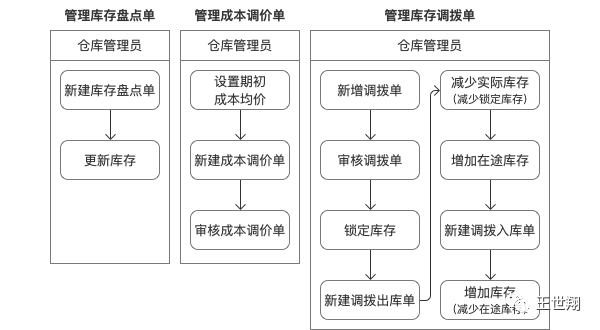

图17-2 仓库管理相关流程

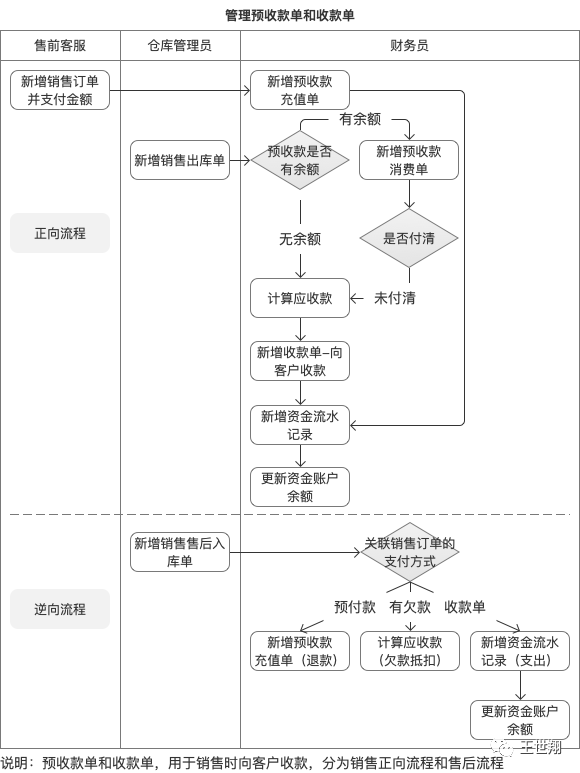

图18-1 预收款单和收款单流程

图18-2 预付款单和付款单流程

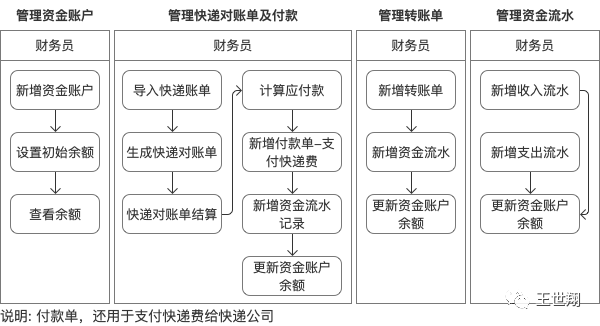

图18-3 财务相关流程

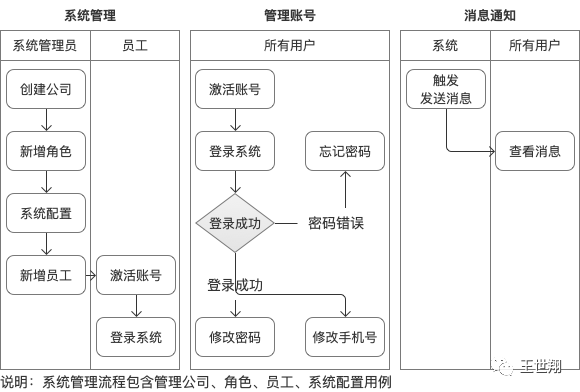

图19 系统管理和用户相关流程

2. 二级用例

完成流程分析后，已经获得一部分细化的二级用例，但对于整个系统的闭环还是不够的，这节就补充完善二级用例。

现在获取的用例粒度，保持在主要对象的增删改查即可。获取二级用例从两个角度分析，一是从上述的流程中进行提取用例；二是专注分析的对象，然后围绕该对象设想一些场景以获得需求，例如删除、导出、打印、批量处理等在流程中找不到的需求，开始获取二级用例。

沿着一级对象的6个业务类别：采购、销售、快递、系统管理、仓库、财务，把业务类别中的对象一个个进行分析。

1. 采购

如图20。

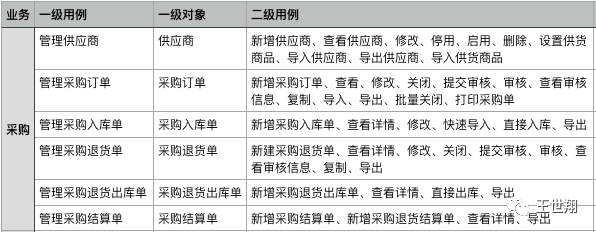

图20 采购相关二级用例

供应商，补全供应商的新增、查看、修改、停用、启用、删除，另支持设置供货商品、导入供应商、导出供应商、导入供货商品；

采购订单，补全采购订单的新增、查看、修改、关闭，提供审核功能：提交审核、审核、查看审核信息，另支持复制、导入、导出、批量关闭、打印采购单；

采购入库单，补全采购入库单的新增、查看、修改，另支持快速导入、直接入库、导出；

采购退货单，补全采购退货单的新增、查看、修改、关闭，提供审核功能：提交审核、审核、查看审核信息，另支持复制、导出；

采购退货出库单，补全采购退货出库单的新增、查看，支持直接出库、导出；

采购结算单，采购结算有两种类型：采购结算、采购退货结算，提供新增采购结算单、新增采购退货结算单，支持查看详情、导出。

2. 销售

如图21。

图21 销售相关二级用例

店铺，补全店铺的新增、查看、修改、停用、启用，需获得淘宝店铺的授权才可以同步线上的商品、订单、售后单，所以支持店铺授权；

客户，补全客户的新增、查看、修改，支持复制、导入；

销售订单，①订单操作，创建销售订单有两种方式：系统新增销售订单、下载店铺线上订单，另支持查看、修改、审核、打回、挂起、恢复、拆单、合单、提交异常、关闭订单、导入订单、批量修改、指定操作员；②发货操作，支持整个发货流程：生成快递单、打印快递单、打印发货单、打印配货单、配货、拣货、验货、打包、称重、发货；

销售出库单，补全销售出库单的新增、查看，支持打印出库单、导出；

销售售后单，创建销售售后单有两种方式：新增售后单、下载店铺线上售后单，支持售后流程操作：查看详情、同意换货、同意退货、同意退款、拒绝申请、审核、打回审核、入库、换货下单、关闭售后、售后完成，另支持批量操作：批量入库、批量换货下单、导入售后单、导出售后单、指定操作员；

销售售后入库单，补全销售售后入库单的新增、查看、修改，支持导入、导出。

3. 快递

如图22。

图22 快递相关二级用例

a）快递公司，补全快递公司的新增、查看、修改、停用、启用，支持运费成本设置、导出；

b）快递单，补全快递单的新增、查看，支持打印快递单。

4. 系统管理

如图23。

图23 系统管理相关二级用例

公司，补全公司的新增、查看、修改；

角色，补全角色的新增、查看、修改、删除，支持编辑角色权限：修改操作权限、修改数据权限；

员工，①补全管理员维护员工的操作：新增、查看、修改、删除、停用员工，还有其他新增用户的方式：复制员工、邀请员工、同意员工加入，还有管理员设置：设为管理员、取消管理员、转让超级管理员；②另支持用户视角的用例：激活员工账号、注册账号并申请加入公司、登录、忘记密码、修改密码、修改手机号；

消息，触发系统规则后发送消息、用户收到消息并查看；

商品，为了支持线上的业务，除了维护系统商品外，还需要关联淘宝店商品，进行对应。①维护系统商品：补全商品的新增、查看、修改、删除、停用、启用，提供“复制商品”的快捷新增操作，提供批量、导入导出、打印操作：批量修改、导出条码、打印条码、导入商品、导入商品价格、导出商品；②关联淘宝店商品：“下载线上商品”并“关联系统商品”，系统没有的商品支持直接根据线上商品“生成系统商品”，建立好关联商品后，可以查看关联商品、更换对应关系、解除对应关系、导出对应关系、导入对应关系。

5. 仓库

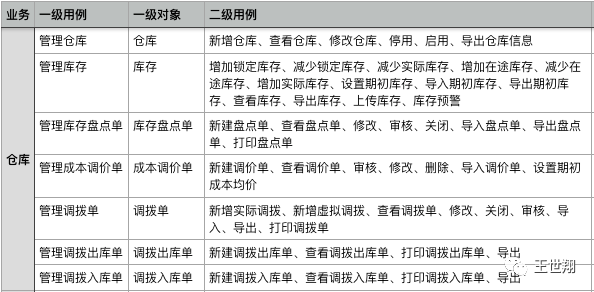

如图24。

图24 仓库相关二级用例

仓库，补全仓库的新增、查看、修改、停用、启用，支持导出仓库信息；

库存，库存是管理商品的数量，实际库存代表实际仓库中拥有的库存量；在途库存是尚在运输途中，还未入库的库存数量；锁定库存是待出库的数量，不可操作；①因此需要提供三类库存的更新：增加锁定库存、减少锁定库存、减少实际库存、增加在途库存、减少在途库存、增加实际库存，②还需设置期初库存：设置期初库存、导入期初库存、导出期初库存，③提供基础查看库存、导出库存功能，④库存需要同步至淘宝店，提供上传库存功能；⑤库存不足时发送预警消息，提供库存预警功能；

库存盘点单，补全盘点单的新增、查看、修改、审核、关闭，另支持导入、导出、打印；

成本调价单，补全调价单的新增、查看、修改、审核、删除，另支持导入、设置期初成本均价；

调拨单，实际调拨，需要发快递进行出入库，虚拟调拨不需要发快递，直接调整仓库的库存。支持新增实际调拨、新增虚拟调拨、查看调拨单、修改、关闭、审核、导入、导出、打印调拨单；

调拨出库单，补全调拨出库单的新增、查看，另支持打印调拨出库单、导出；

调拨入库单，补全调拨入库单的新增、查看，另支持打印调拨入库单、导出。

6. 财务

如图25。

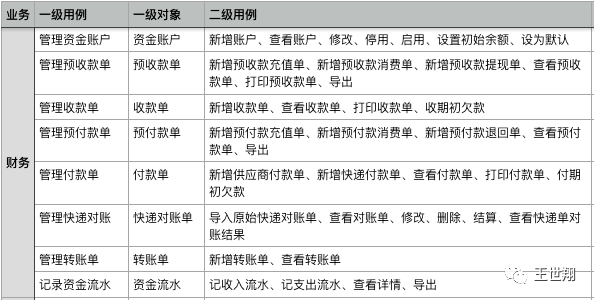

图25 财务相关二级用例

资金账户，补全资金账户的新增、查看、修改、停用、启用，支持设置初始余额、设为默认账户；

预收款单，预收款单有三种类型：充值、消费和提现，提供新增预收款充值单、新增预收款消费单、新增预收款提现单，另支持查看、打印、导出；

收款单，补全收款单的新增、查看，另支持打印收款单、收期初欠款；

预付款单，预付款单有三种类型：充值、消费和退回，提供新增预付款充值单、新增预付款消费单、新增预付款退回单，另支持查看、导出；

付款单，付款单有两种类型：付款给供应商、付款给快递公司，提供新增供应商付款单、新增快递付款单，另支持查看、打印、付期初欠款；

快递对账单，补全快递对账单的新增（导入）、查看、修改、删除，另支持结算、查看快递单对账结果；

转账单，补全转账单的新增、查看；

资金流水，资金流水有两种类型：收入和支出，提供记收入流水、记支出流水，另支持查看和导出。

3. 补充对象

以上的二级用例，基本已经解决业务的需求，业务可以闭环流转了。但还需要考虑一些非功能性需求，例如系统的配置需求、安全需求等。

万里牛ERP提供的是SaaS服务，使用一套系统服务所有客户，就需要提供强大的配置化功能，以满足不同客户的个性化需求，一般有两个配置方向，一个是对象的上下级对象和属性配置，二是配置一些用例场景的规则。

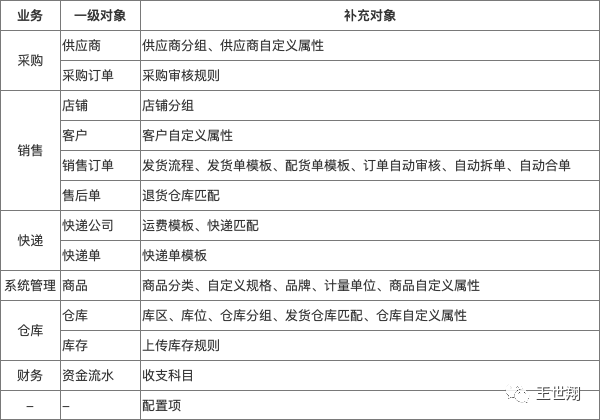

从之前获取到的对象进行分析，聚焦每个对象的场景，得到以下对象有强烈的可配置化需求，并提取补充对象，如图26。

图26 补充对象

供应商，①供应商需要分组来归类，引入供应商分组；②为了适应更多用户各自的业务，引入供应商自定义属性；

采购订单，①审核采购订单时，不同企业的规则不同，需要设置有几级审核，以及每级的审核人员，引入采购审核规则；

店铺，①店铺需要分组来归类，引入店铺分组；

客户，①为了适应更多用户各自的业务，引入客户自定义属性；

销售订单，①不同企业的发货流程可能不同，大企业发货流程较长，小企业发货流程较简单，支持设置发货流程，引入发货流程；②订单出库会附带发货单，支持配置发货单的内容项，引入发货单模板；③订单配货时，需要配货单，支持配置配货单的内容项，引入配货单模板；④为了加快销售订单审核的效率，希望无异常的订单可以自动审核通过，引入订单自动审核规则进行设置；⑤有些订单需要拆单发货，例如大件商品，或者商品在不同仓库，希望可以自动拆单，引入自动拆单规则进行设置；⑥有些订单可以合单进行发货，例如同一客户下了两个地址一样的订单，希望可以自动合单，引入自动合单规则进行设置；

售后单，①用户的售后单审核通过后，退货地址希望自动匹配到某个最适合的收货仓库，引入退货仓库匹配规则；

快递公司，①每个快递公司都需要设置运费，而快递的运费规则差别不大，为了方便设置运费时调用模板，引入运费模板；②用户下单支付后，希望自动匹配到某个最适合的快递，引入发货快递匹配规则；

快递单，①销售订单出库时，需要打印快递单，但是每家公司的快递单都不同，所以支持配置快递单的内容项，引入快递单模板；

商品，①店铺的商品存在分类，引入商品分类；②不同商品的规格可能不同，例如衣服的规格是颜色、尺码，手机的规格是颜色、内存，所以规格支持自定义，引入规格；③不同商品的品牌也不同，所以品牌支持自定义，引入品牌；④不同商品的计量单位也不同，例如饮料最小单位是1瓶，12瓶一箱，而零食最小单位是1包，25包一箱，所以计量单位支持自定义，引入计量单位；⑤为了适应更多用户各自的业务，引入商品自定义属性；

仓库，①一个仓库很大，一般会分为3级，分别是区域-库区-库位，区域和库区统称库区，用于业务隔离和区分作业功能，引入库区；②库位就是仓库中最小的定位标识，一般属于某库区下，引入库位；③仓库需要分组来归类，例如属于华东仓、华南仓等，引入仓库分组；④用户下单支付后，希望自动匹配到某个最适合的发货仓库，引入发货仓库匹配规则；⑤为了适应更多用户各自的业务，引入仓库自定义属性；

库存，①库存中有二级用例是上传商品库存至线上店铺，由于用户可能同时运营多家店铺，每家店铺有订单出库了是会影响到其他店铺的库存的，需要配置上传库存的规则，所以引入上传库存规则，；

资金流水，①记录资金流水时，需要记录收支科目，为了适应更多用户各自的业务，引入自定义收支科目；

最后，还考虑一些简单的配置项，某些功能、规则的开关，例如出库单、入库单是否需要审核的开关。这样简单配置项有很多项，如果设计一大堆对象，但每个对象永远只有一条记录值，每增加一个配置项，就新增对象，还是永远只存一条记录值。所以这类配置项不适合分别单独作为对象管理，需要引入一个通用的配置项对象进行管理，配置项一般是系统内置的规则，进行规则的开关、或者选用某种规则。

4. 三级用例

得到补充对象后，就继续分析以上补充对象的用例，我称为三级用例，这样就完成该粒度层次的分析。

三级用例粒度是补充对象的增查改删，例如新增商品分类，是新增商品分类供商品调用，达到配置的目标。该粒度的用例比较有规律，大概有新增、查询、编辑、 删除、复制、排序、停用、启用、默认等功能。如图27，列出了补充对象的用例。

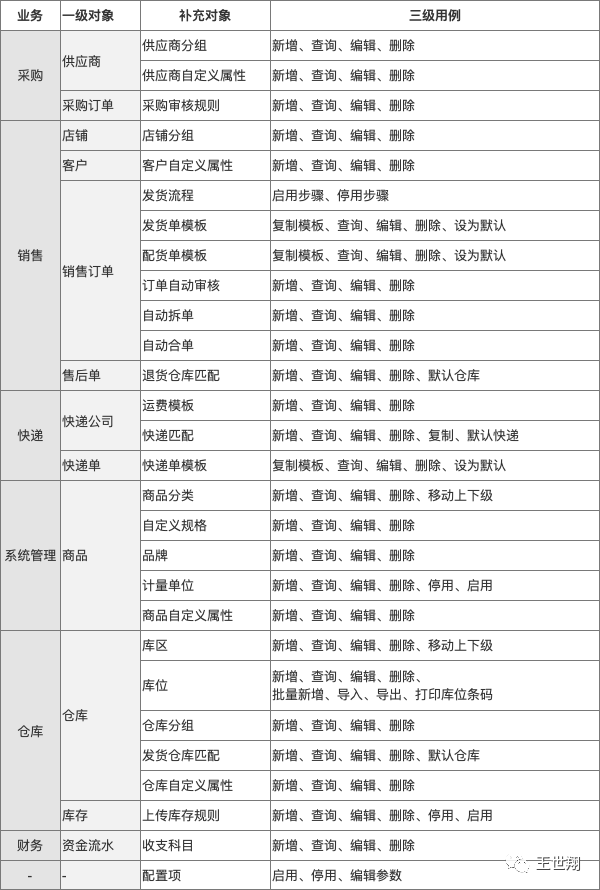

图27 三级用例

三、原型设计

系统原型设计，分析粒度变小，保持在页面和元件交互，目的是获得可交付的原型和标注。在原型设计前，需要梳理功能清单，一来可以展示系统的全貌，二来可以了解工作量和分配各模块的执行人。

1. 功能清单

功能清单就是把上文分析的所有用例按某种展现逻辑组织起来，而这种展示逻辑就是导航设计，所以在列功能清单前先进行导航设计，然后把用例放置到相应的导航菜单中，即可完成功能清单。

导航设计的粒度保持在一个比较高的层级，可对照到上文系统全局分析中的主流程和一级用例，以及系统详细设计中的补充对象，站在用户的角度，把主流程、一级用例、补充对象进行分类结构化。

功能清单的粒度则保持在操作的层级，可对照到上文系统详细设计中的二级用例和三级用例，站在用户的角度，把二级用例、三级用例放置到相应的导航菜单中。这样上文的所有分析就发挥作用了，功能清单被自然的推导出来了，如图28。

在完成功能清单后，即完成产品规划的部分，就可以按模块分配给多名产品经理，设计各个模块。

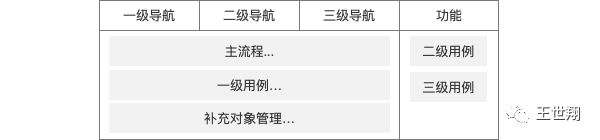

图28 功能清单设计思路

1）导航设计

参考5个主流程：采购主流程、采购退货主流程、销售主流程、销售售后主流程、系统管理主流程，可以看出电商日常高频率的工作是销售和采购，伴随着仓库和财务管理。采购工作的正向流程和退货流程合并成一个菜单（采购），所以常用的业务菜单如图29。

图29 常用业务菜单

c常用业务菜单但在开展业务之前，需要设置基础数据及系统配置，所以加入基础信息、商品、设置、个人中心四个菜单放置系统管理主流程的功能。另外，店长需要关注经营情况，需要看报表，增加一个报表菜单，最终的一级导航菜单如图30。

图30 一级导航

把上文系统全局分析中一级用例，和系统详细设计中的补充对象归类放到一级导航下，就是完整的导航菜单，如图31。

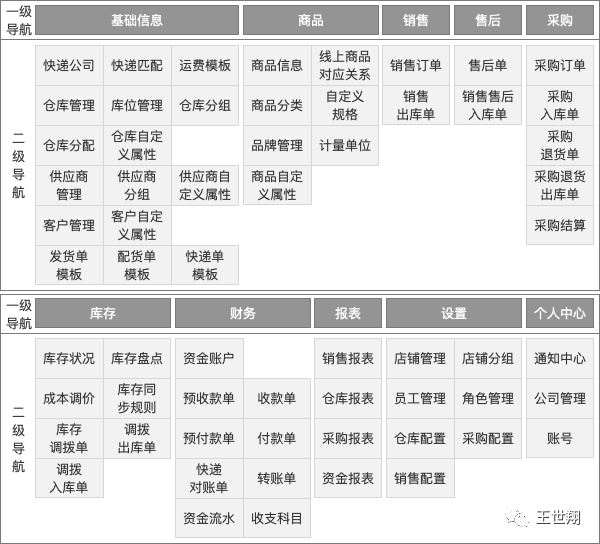

图31 导航菜单

2）功能清单
